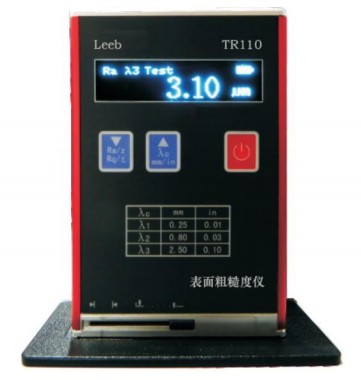

產品概述
袖珍表面粗糙度儀是于測量被加工零件表面粗糙度的新型智能化儀器。集當今微處理器技術和傳感技術于一體，以的微處理器和高度集成化的電路設計，構成適應當今儀器發展趨勢的小型的體系結構，可以完成粗糙度參數的采集、處理和顯示工作。
適用于加工業、制造業、檢測、商檢等部門，適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。
本儀器給出的參數符合GB/T 3505-2000《產品幾何技術規范、表面結構、輪廓法、表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范（GPS）表面結構輪廓法接觸（觸針）式儀器的標稱特性》。適用于加工業、制造業、檢測、商檢等部門，適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。不僅可以測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽。

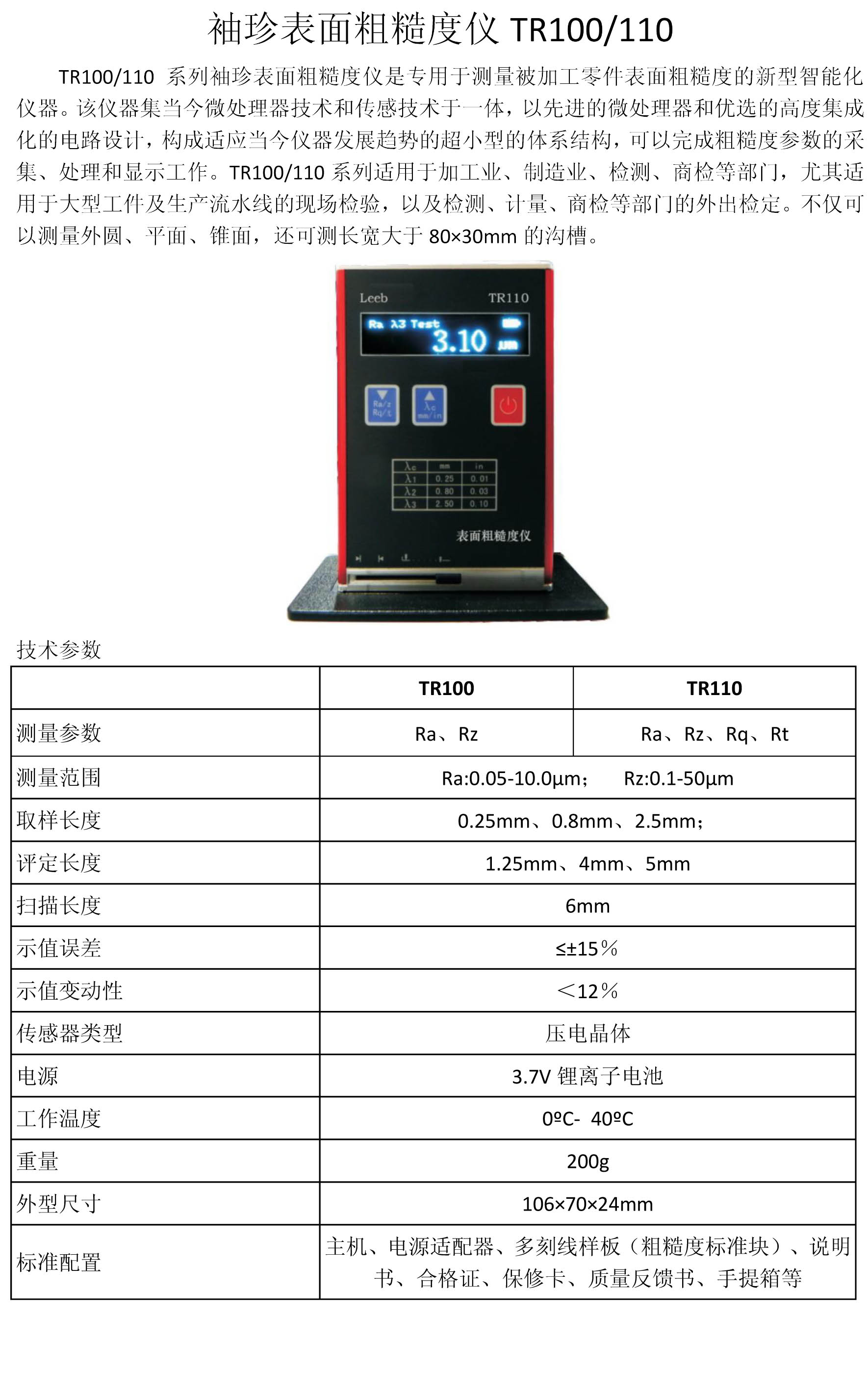

技術參數
|
名稱
|
TR100
|
TR110
|
|
測量參數
|
Ra、Rz
|
Ra、Rz 、Rq、Rt
|
|
測量范圍
|
Ra:0.05-10.0μm； Rz:0.1-50μm
|
|
取樣長度
|
0.25mm、0.8mm、2.5mm；
|
|
評定長度
|
1.25mm、4mm、5mm
|
|
掃描長度
|
6mm
|
|
示值誤差
|
≤±15％
|
|
示值變動性
|
＜12％
|
|
傳感器類型
|
壓電晶體
|
|
電源
|
3.7V鋰離子電池
|
|
工作溫度
|
0oC- 40oC
|
|
重量
|
200g
|
|
外形尺寸
|
106×70×24mm
|
|
標準配置
|
主機、電源適配器、多刻線樣板（粗糙度標準塊）
|
