工作原理
超聲波測厚儀根據超聲波脈沖反射原理來進行厚度測量，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過精度測量超聲波在材料中傳播的時間來確定被測材料的厚度。

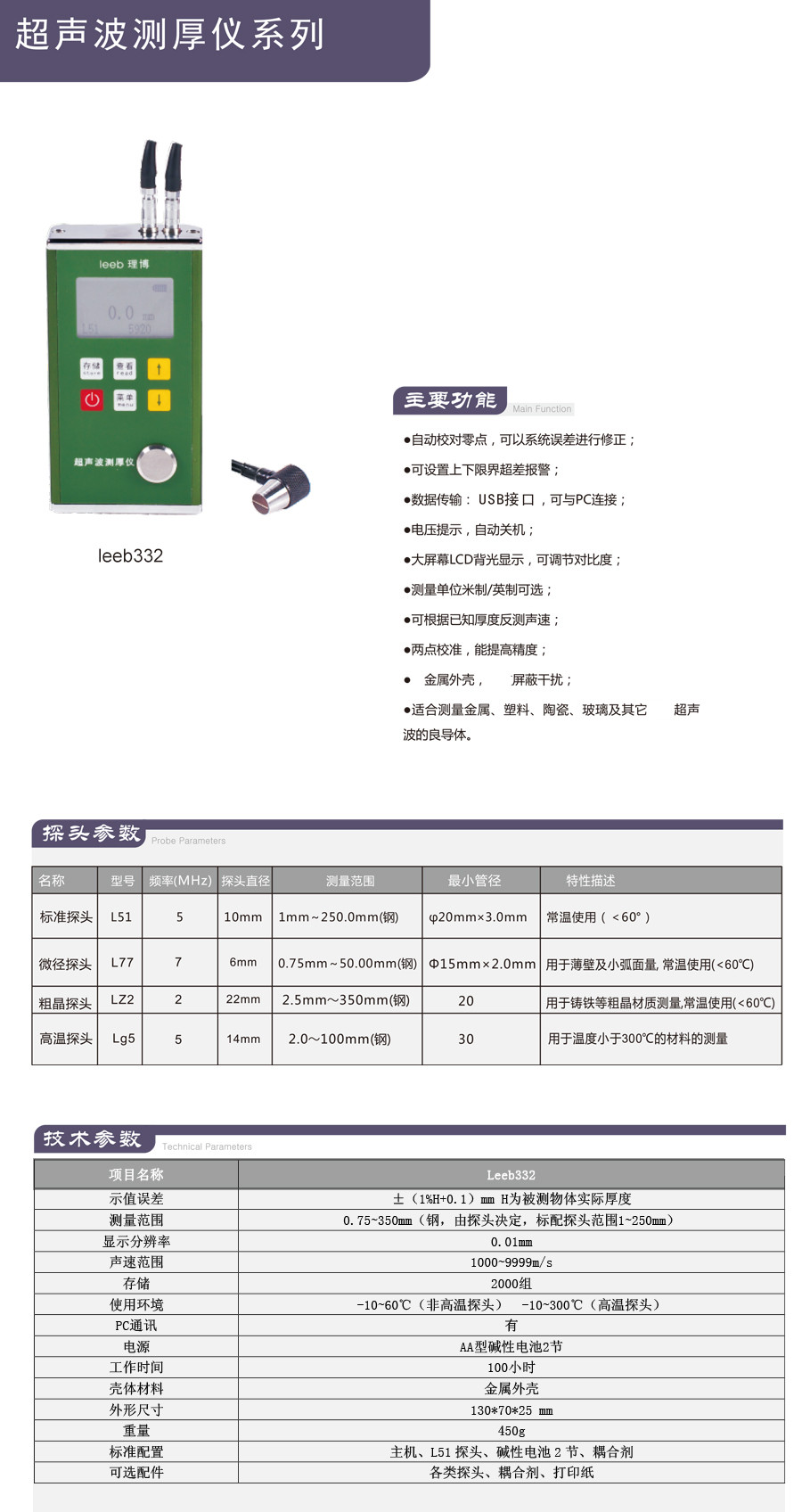

技術參數
|
項目名稱
|
Leeb332
|
|
示值誤差
|
±（1%H+0.1）mm H為被測物體實際厚度
|
|
測量范圍
|
0.75~350mm（鋼，由探頭決定，標配探頭范圍1~250mm）
|
|
顯示分辨率
|
0.01mm
|
|
聲速范圍
|
1000~9999m/s
|
|
存儲
|
2000組
|
|
使用環境
|
-10~60℃（非高溫探頭） -10~300℃（高溫探頭）
|
|
PC通訊
|
有
|
|
電源
|
AA型堿性電池2節
|
|
工作時間
|
100小時
|
|
殼體材料
|
金屬外殼
|
|
外形尺寸
|
130*70*25 mm
|
|
重量
|
450g
|
|
標準配置
|
主機、L51探頭、堿性電池2節、耦合劑
|
|
可選配件
|
各類探頭、耦合劑、打印紙
|
探頭參數
|
類型
|
型號
|
名稱
|
頻率（MHz）
|
探頭直徑
|
測量范圍
|
*小管徑
|
特性描述
|
|
標準探頭
|
L58
|
5P10/90
|
5
|
10mm
|
0.8～200 mm（鋼）
|
Φ20mm×3.0mm
|
常溫使用（＜60℃）
|
|
標準探頭
|
L51
|
5P10
|
5
|
10mm
|
1.0～250 mm（鋼）
|
Φ20mm×3.0mm
|
常溫使用（＜60℃）
|
|
微徑探頭
|
L77
|
7P6
|
7
|
6mm
|
0.7～50 mm（鋼）
|
Φ15mm×2.0mm
|
薄壁及小弧面測量，
常溫使用（＜60℃）
|
|
粗晶探頭
|
LZ2
|
SZ2.5P
|
2
|
22mm
|
2.5～350 mm（鋼）
|
Φ20mm
|
鑄鐵等粗晶材質測量，
常溫使用（＜60℃）
|
|
高溫探頭
|
LG5
|
|
5
|
14mm
|
2～100 mm（鋼）
|
Φ30mm
|
可用于高溫度材料的測量
（＜300℃）
|
