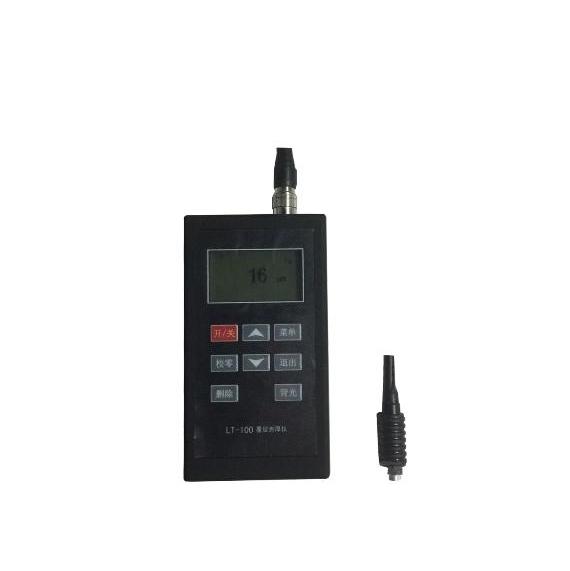

【產品概述】
本儀器采用了磁性和渦流兩種測厚方法，可測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
本儀器能應用在電鍍、防腐、化工、汽車、造船、輕工、商檢等檢測領域。是材料保護常用儀器。
滿足JB/T 8393-1996 磁性和渦流式覆層厚度測量儀。
【技術指標】
使用環境溫度：0～40℃；
電源：5V電池；
外型尺寸：150×80×30mm；
重量：300g；
測量范圍——
F1、N1、F1/90 0-------1250；
F400、N400 0---400；
F3000/N3000 0-3000um；
F10 0------10000。
測量誤差——
F1、N1(0-1250um)、F1/90---- （2%H+1），二點校準精度1％
F400、N400--- （2%H+0.7），二點校準精度1％
F10（0-10000um)----- （2%H+10），二點校準精度1％
【主要功能】
1、可使用多種測頭(F400、F1、F1/90°、F10、N1、N400等)進行測量；
2、三種校準方法：一點校準、二點校準、基本校準；
3、顯示分辨率：0.1μm (1250um以下，1250um以上是1um)
4、*小測量面積: 10*8mm
5、*小曲率：凸5mm;凹25mm
6、設有四個統計功能：*大值（MAX）、*小值（MIN）、平均值（MEA）、測量次數（No）
7、設五個統計量，存儲800個數據。

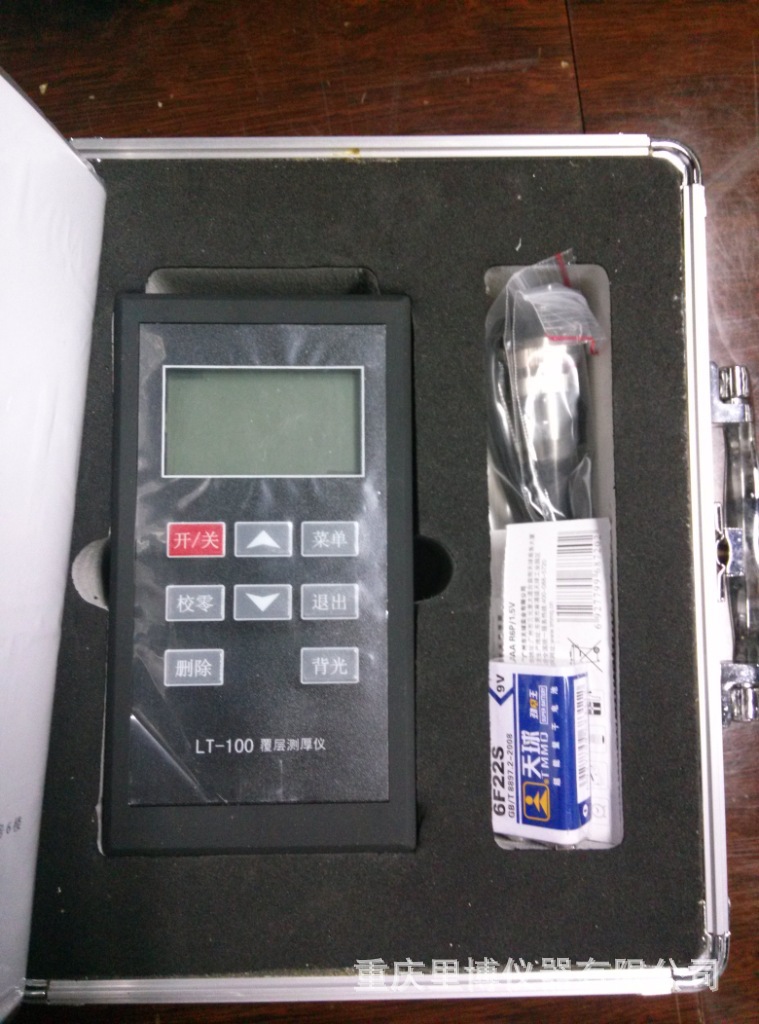

【標準配置】
主機 1臺
探頭（F1或N1） 1支
基體 1塊
標準片 5片
5V堿性電池 2節
使用說明書 1本
【可選件】
打印機 1臺
通訊電纜 1條
軟件光碟 1張

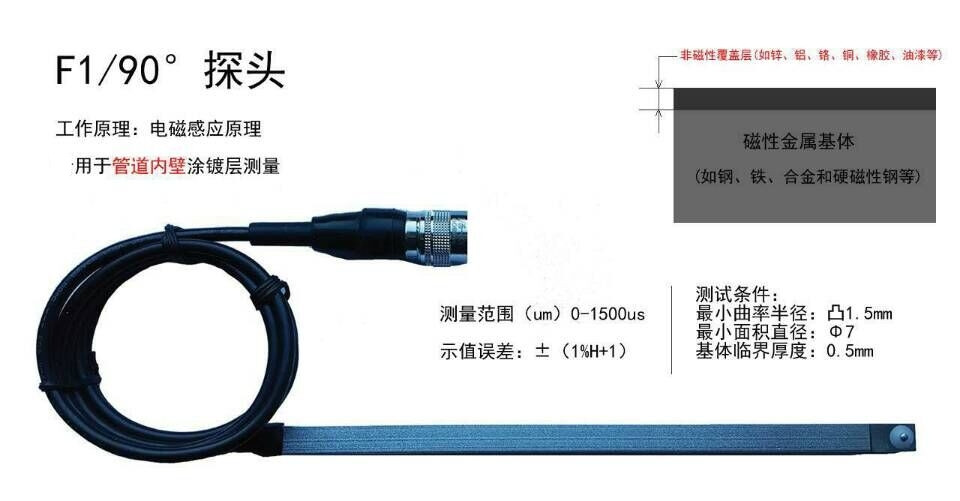

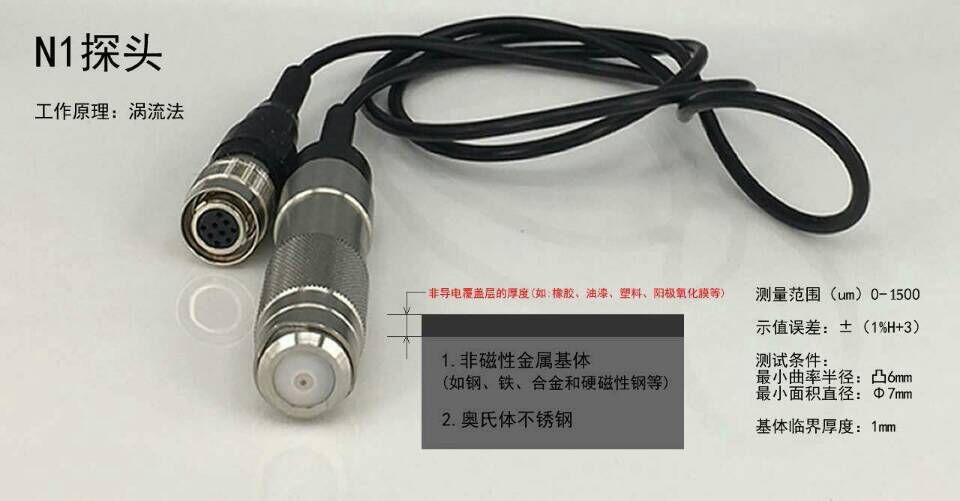

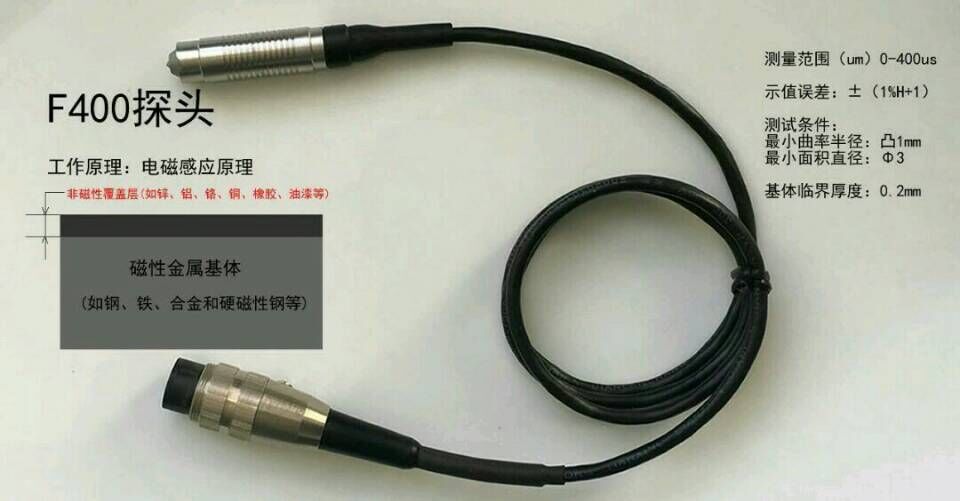

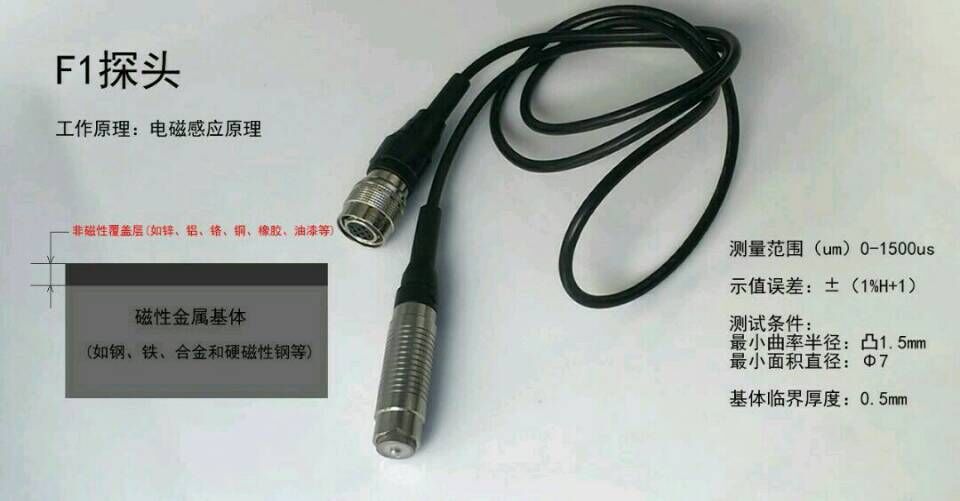

九種型號探頭：
LT系列儀器選用探頭的技術數據
|
探頭
|
F400
|
F1
|
F1/90
|
F10
|

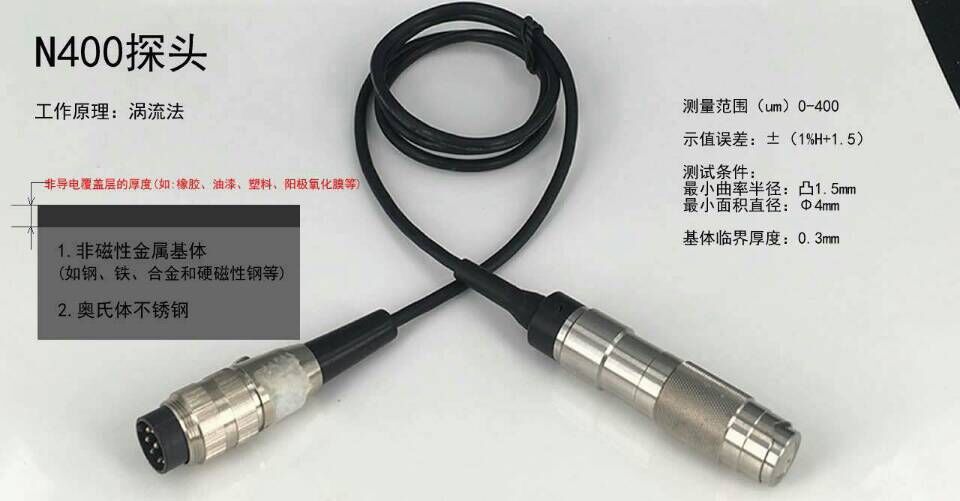

N400
|
N1
|
|
測量原理
|
磁性
|
渦流
|
|
測量范圍（μm）
|
0～400
|
0～1250
|
0～10mm
|
0～400
|
0～12500
|
|
測量精度μm
|
一點校準
|
±（1～3％H+0.7）
|
±（3％H+1）
|
±（3％H+10）
|
±（3％H+1）
|
±（3％H+1.5）
|
|
二點校準
|
±（1～3％H+0.7）
|
±（1～3％H+1）
|
±（1～3％H+10）
|
±（1～3％H+1）
|
±（1～3％H+1.5）
|
|
低限分辨率
|
0.1
|
0.1
|
1
|
0.1
|
0.1
|
|
*小曲率半徑
|
(凸)1
|
1.5
|
平直
|
10
|
1.5
|
3
|
|
*小面積直徑
|
￠3
|
￠7
|
￠40
|
￠4
|
￠5
|
|
基本臨界厚度
|
0.2
|
0.5
|
2
|
0.3
|
0.3
|
|
|
|
|
|
|
|
|
|
|
|
|
測頭選用參考表
|
覆蓋層基體
|
有機材料等非磁性覆蓋層（如：漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等）
|
非磁性的有色金屬覆蓋層（如：鉻、鋅、鋁、銅、錫、銀等）
|
|
覆蓋層厚度不超過100μm
|
覆蓋層厚度超過100μm
|
覆蓋層厚度不超過100μm
|
覆蓋層厚度超過100μm
|
|
如鐵、鋼等磁性金屬
|
被測面積直徑大于30mm
|
F400型測頭0～400μm
F1型測頭
0～1250μm
|
F1型測頭
0～1250μm
F10型測頭
0～10μm
|
F400型測頭0～400μm
F1型測頭
0～1250μm
|
F1型測頭
0～1250μm
F10型測頭
0～10μm
|
|
被測面積直徑小于30mm
|
F400型測頭0～400μm
|
F400型測頭0～400μm
F1型測頭
0～1250μm
|
F400型測頭0～400μm
|
F400型測頭0～400μm
F1型測頭
0～1250μm
|
|
如銅、鋁、黃銅、鋅、錫等有色金屬
|
被測面積直徑大于10mm
|
N1型測頭0～1250μm
N400測頭0～400μm
|
僅用于銅上鍍鉻N1型測頭0～40μm N400測頭0～40μm
|
|
被測面積直徑大于10mm
|
N400測頭0～400μm
|
N400測頭0～40μm
|
|
塑料、印刷線路非金屬基體
|
被測面積直徑大于7mm
|
-
|
-
|
CN02型測頭10～200μm
|
