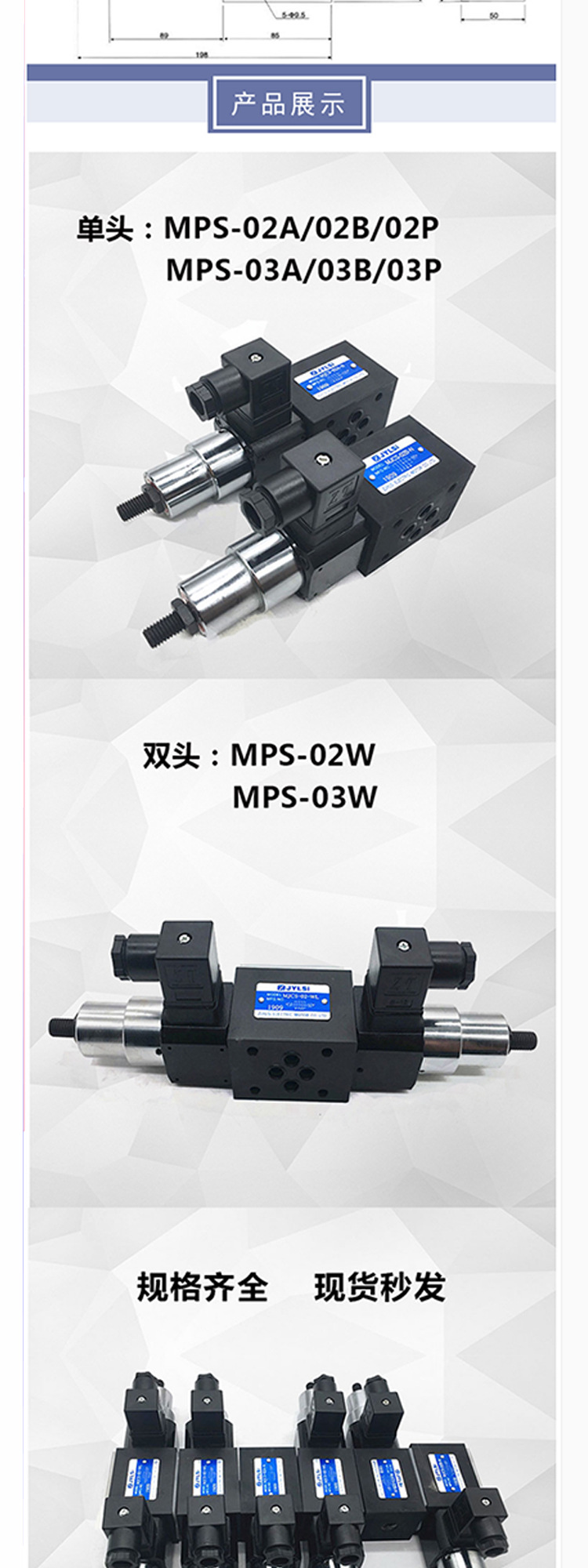

MPS-02P-K-2-P-20 疊加式壓力繼電器
產品概述
MPS-02P-K-2-P-20是一款高性能疊加式液壓壓力繼電器，專為工業液壓系統壓力監控與信號反饋設計。采用模塊化結構，可直接疊加安裝在液壓閥塊表面，實現系統壓力的**檢測與電氣信號輸出。
核心技術參數
|
參數類別
|
規格說明
|
|
?壓力范圍?
|
1.0~20.0 MPa（可定制）
|
|
?設定精度?
|
±1.5% FS（全量程）
|
|
?重復精度?
|
≤0.5% FS
|
|
?接口類型?
|
G1/4" BSPP
|
|
?電氣參數?
|
250VAC/2A，24VDC/0.5A
|
|
?防護等級?
|
IP65（標配）
|
|
?介質溫度?
|
-20℃~+80℃（礦物油）
|
|
?接點形式?
|
SPDT（單刀雙擲）
|
|
?機械壽命?
|
≥1×10?次
|
產品特性
1. **結構設計
-
疊加式安裝節省空間，減少管路連接
-
360°可旋轉接線盒便于現場布線
-
雙色LED狀態指示燈（紅/綠）實現快速診斷
2. 精準壓力控制
-
數字式微調旋鈕實現**壓力設定
-
內置抗沖擊阻尼系統，消除壓力脈動干擾
-
雙刻度指示（bar & psi）滿足全球化需求
3. 工業級可靠性
-
硬化不銹鋼膜片，耐腐蝕等級ASTM B117 500h
-
全密封焊接工藝，無動態密封泄漏風險
-
通過EN 60947-5-1電氣**認證
典型應用
-
工程機械：泵送系統超壓保護
-
液壓站：壓力閉環控制
-
冶金設備：壓力序列控制
-
注塑機：模具保壓監控
-
能源設備：潤滑系統壓力報警
安裝與調試
-
?機械安裝?
使用符合ISO 1179-2標準的密封墊片，推薦扭矩值18~22N·m
-
?電氣連接?
IP67級M12×1航空插頭（標配3m屏蔽電纜）
-
?壓力設定?
① 逆時針旋轉調節旋鈕至*低壓力值
② 逐漸升壓至目標設定值
③ 順時針緩慢調節至繼電器動作
④ 重復驗證3次確保設定穩定
維護指南
-
?日常檢查?：每月清潔壓力接口，檢查LED指示燈狀態
-
?校準周期?：建議每12個月或3000工作小時進行壓力標定
-
?故障代碼?：
-
常亮紅色：觸點粘連
-
閃爍綠色：壓力波動超差
-
交替閃爍：電氣過載
訂購信息
?基礎型號?：MPS-02P-K-2-P-20
?可選配置?：
-
壓力范圍擴展至35MPa（后綴/-H）
-
防爆型（Ex d IIC T6認證）
-
CANopen總線接口版本
-
不銹鋼外殼（316L材質）
? 技術支持：service@hydrauto-tech.com
? 質保期：18個月（按EN 13485標準執行）
（注：實際參數請以產品銘牌和官方技術手冊為準）
