簡單介紹

CT6862/CT6863 AC/DC電流傳感器適用于寬頻帶、高精度的電流測量 ● 超高精度，±0.06% 振幅精度，±0.2 度相位精度 ● 寬頻帶 DC ~ 1 MHz (CT6862) ，良好的頻率特性 ● 應用于電動和混合動力車領域 ● 寬廣的操作溫度量程，適合用于汽車方面的測量 ● 應用于太陽能發電，電池充放電測量和逆變器次級電路測量 ● 使用存儲記錄儀觀測波形

CT6862/CT6863 AC/DC電流傳感器 的詳細介紹

CT6862/CT6863 AC/DC電流傳感器

適用于寬頻帶、高精度的電流測量

● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 寬頻帶 DC ~ 1 MHz (CT6862) ，良好的頻率特性
● 應用于電動和混合動力車領域
● 寬廣的操作溫度量程，適合用于汽車方面的測量
● 應用于太陽能發電，電池充放電測量和逆變器次級電路測量
● 使用存儲記錄儀觀測波形

基本參數

	CT6862	CT6863
額定電流	50 A AC/DC	200 A AC/DC
*大允許輸入	100 A 連續 (需要降低頻率或溫度)	400 A 連續 (需要降低頻率或溫度)
頻率特性	振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz	振幅: DC ~ 500 kHz 相位: DC ~ 300 kHz
振幅和相位精度	DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 規定至1 MHz	DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 規定至500 kHz
功率消耗	5 VA max. (電源供應為50 A/55 Hz, ±12 V )	6 VA max. (電源供應為 50 A/55 Hz, ±12 V )
輸出電壓率	2 V/額定電流量程 (電壓輸出使用傳感器單元9555-10，使用帶 1 Mohm 以上輸出電阻的設備)
對地*大額定電壓	AC/DC 1000 V (50/60 Hz, CAT III )	AC/DC 1000 V (50/60 Hz, CAT III )
鉗口直徑	φ 24 mm (0.94 in)	φ 24 mm (0.94 in)
操作溫濕度	-30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝結)
電源供應	DC ±11 V ~ ±15 V (電源供應使用 9555-10， 9555-10要求 100 ~ 240 V AC)
體積及重量	70W× 100H× 53D mm，線長: 3 m， 340 g	70W × 100H× 53Dmm,，線長: 3 m ，350 g
附件	標識帶× 6，操作手冊× 1

注：連接示波器或存儲記錄儀為鉗式傳感器供電。

9555-10 基本參數 (電源供應)

適用機型	9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一個單元
輸出	BNC 接口，傳感器的輸出信號
功率消耗	AC 轉換器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max.
體積及重量	42mm W × 82mm H × 132mmD, 600g
附件	AC 轉換器9418-15 × 1

CT6862/6863 設備連接表

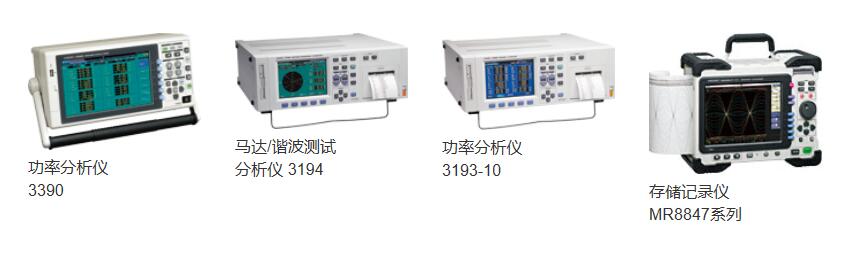

連接型號CT6862 連接參數CT6863 連接參數3390可可電源供應 9555-10, 9555可可8847上使用的 8971可可3193/3194輸入單元 9602▲ 為了能將 AC/DC電流傳感器 CT6862 用于 3193-10/ 3194上，需要升級3193-10/3194的硬件可 CT6863雖然在3193-10/3194中默認為通用型鉗式閉口電流鉗 9278，但是仍然可以使用8855上使用的 8951不可▲ (需要使用轉換線 9318) 替換92788860/61-50, 8841/42, 8835-01, 8826上使用的8940不可▲ (需要使用轉換線9705 和 9318) 替換9278

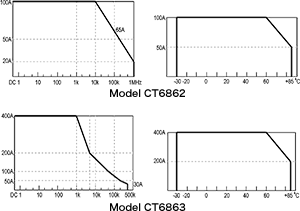

額定電流和頻率、溫度相關
